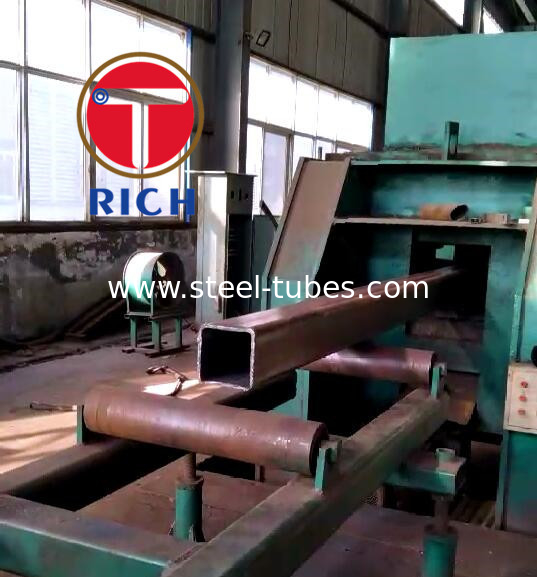

ГОСТ (ГОСУДАРСТВЕННЫЙ СТАНДАРТ) 30245Steel согнул закрытый сваренный квадрат и прямоугольный раздел для построения
Прямоугольные неубедительные разделы
Применение: для стальных структур построения.
Метод изготовления: Формировать круглый трубчатый раздел с продольной сваркой (автоматической высокочастотной заваркой) и следствие spellerizing к квадратному или прямоугольному разделу.
Разделы статьи будут соответствовать тем определенные в fingures 1 и 2
Примечание: H-высота (ширина); b-ширина; толщина t-стены; радиус R-края; Момент Я-инерции; момент W-сопротивления; я-радиус инерции
h: 50-400mm t: 4-14mm
Допуск:
- Максимальное отклонение толщины стены будет соответствовать максимальному отклонению толщины пустого металла с шириной 1250mm из нормальной свертывая точности e в соответствии с отступлениями ГОСТ (ГОСУДАРСТВЕННЫЙ СТАНДАРТ) 19903.Maximum толщины не применится к местам гнуть.
- Максимальное отклонение высоты и ширины раздела не превысит:
--+/-1.5mm для высоты раздела (ширины) до 100mm
--+/-2.0mm для высоты раздела (ширины) превышая 100mm.
В случае раздела с высотой (шириной) 100 mm и толщиной стены 7mm, максимальное отклонение высоты раздела (ширины) не превысит +/-2.0mm
отступление 3.The угла в поперечном сечении от °shall 90 не превысить +/-1°30 ', в случае разделов с толщиной стены от 7 до 14mm, максимальное отклонение от 90° не превысит +/-2°
