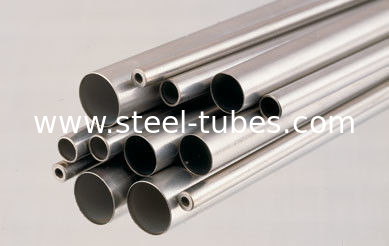

SAE J526 UNS G10080 или UNS G10100 сварил низкоуглеродистый стальной трубопровод
SAE J526 сварил одностеночный низкоуглеродистый стальной трубопровод запланированный для общие автомобильных, рефрижерации, гидравлических, и другие подобные применения требуя трубопровода качества соответствующего для гнуть, flaring, отбортовывая, формируя, и паяя.
Материал: SAE J526.
Толщина стены: 0.5-15mm
Диаметр: 1-100mm
Длина: 12Max по требованию
Применение: Общие автомобильные, рефрижерация, гидравлические, и другие подобные применения
Ранг: UNS G10080 или UNS G10100
Метод продукции: Трубопровод будет сделан из одиночной прокладки стали сформированной в трубчатую форму, края чего присоединяться и загерметизируйтесь соответствующим сваривая процессом. После сваривать, шарик извлечется из снаружи для того чтобы обеспечить ровную круглую поверхность и трубопровод будет обработан в таком образе о продукции законченный продукт который соотвествует все этого документа. Типично этот тип трубопровода доступен и в свернутом спиралью и прямомся состоянии. Требования к прямоты должны быть согласованы между поставщиком и покупать.
| Стальные ранг и химические составы |
| Стальная ранг |
C |
Si |
Mn |
P |
S |
| максимальный |
максимальный |
максимальный |
максимальный |
максимальный |
| UNS G10080 |
0,1 |
0.07-0.6 |
0.30-0.50 |
0,03 |
0,05 |
| UNS G10100 |
0.08-0.13 |
0.07-0.6 |
0.30-0.60 |
0,03 |
0,05 |
| МЕХАНИЧЕСКИЕ ТРЕБОВАНИЯ |
| Свойства |
Значения |
| Произведите прочность, минуту (возмещенное 0,2%) |
MPa 170 |
| Прочность на растяжение, минута |
MPa 290 |
| Удлиненность в 50 mm |
минута 14% |
| Твердость (Rockwell масштаб 30 t), максимальная |
65 |
| РАЗМЕРЫ И ДОПУСКИ ТРУБОПРОВОДА |
|
Черточка
Размер
|
Номинальный
Трубопровод
OD
mm
|
Снаружи
Диаметр (2)
Основной
mm
|
Снаружи
Диаметр (2)
Допуск
±mm
|
Стена
Толщина (3) (4)
основной
mm
|
Стена
Толщина (3)
Допуск
±mm
|
| −2 |
3,18 |
3,18 |
0,05 |
0,64 |
0,13 |
| −3 |
4,76 |
4,76 |
0,08 |
0,71 |
0,13 |
| −4 |
6,35 |
6,35 |
0,08 |
0,71 |
0,08 |
| −5 |
7,94 |
7,92 |
0,08 |
0,71 |
0,08 |
| −6 |
9,53 |
9,53 |
0,08 |
0,71 |
0,08 |
| −7 |
11,11 |
11,13 |
0,10 |
0,76 |
0,08 |
| −8 |
12,70 |
12,70 |
0,10 |
0,76 |
0,08 |
| −8 |
12,70 |
12,70 |
0,10 |
0,89 |
0,09 |
| −9 |
14,29 |
14,27 |
0,10 |
0,76 |
0,08 |
| −10 |
15,88 |
15,88 |
0,10 |
0,89 |
0,09 |
1. Другие размеры могут быть определены по соглашению между поставщиком и потребителем.
2. Фактический внешний диаметр будет средним максимального и минимальный
вне диаметров как определено на любом одном поперечном сечении через трубопровод.
3. Допуски перечислили для того чтобы представить максимальное допустимое отступление в любой момент.
4. Для промежуточной толщины стены, допуск для следующей более тяжелой толщины стены
применит.
Уместный стандарт: SAE J1677-Tests и процедуры стали SAE низкоуглеродистой и медного трубопровода никеля
Анализ SAE J409-Product – изменения Premissible от определенного химического анализа жары или бросания стали
