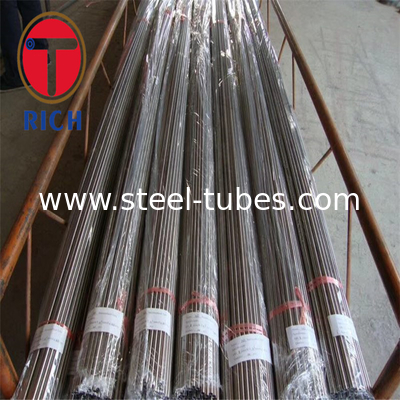

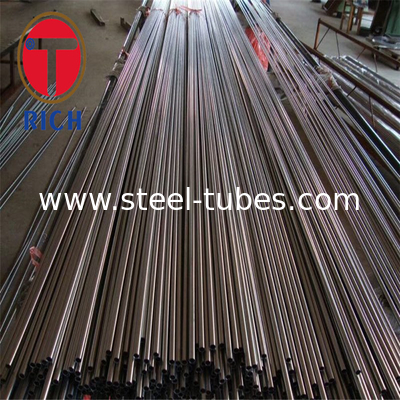

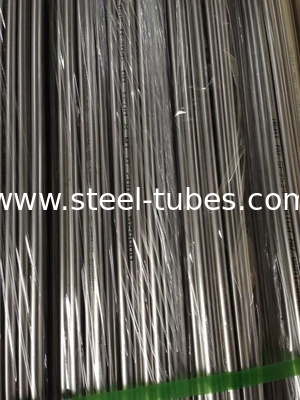

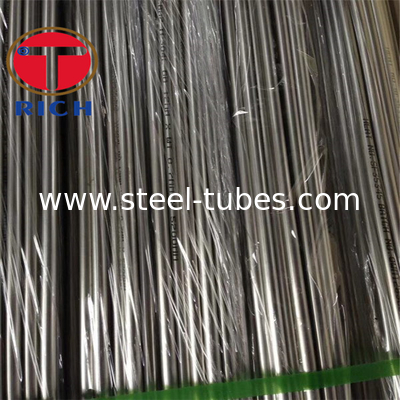

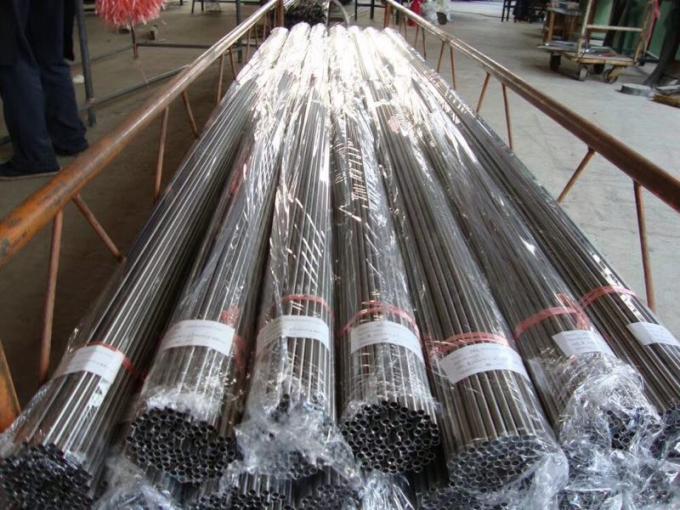

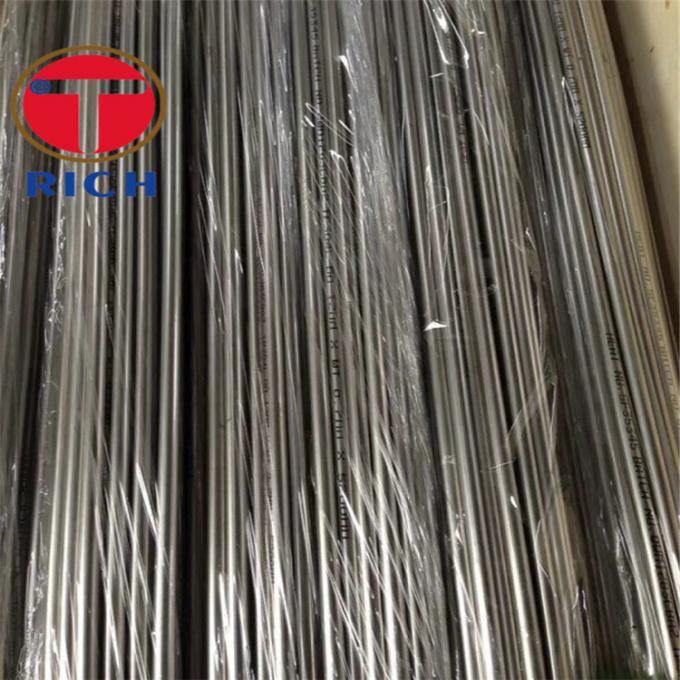

Холоднопрокатные безшовные трубки 304 /316 нержавеющей стали
Стандарт: GB/T 14975, ASTM A269/A269M, ASTM A511/A511 M
Материал: S30408 S30403 304 304L TP304 TP304L 316 316L TP316 TP316L 12Cr18Ni9, 06Cr19Ni10, 022Cr19Ni10, 06Cr19Ni10N, 06Cr19Ni9NbN, 022Cr19Ni10N, 06Cr23Ni13, 06Cr25Ni20, 015Cr20Ni18Mo6CuN, 06Cr17Ni12Mo2, 022Cr17Ni12Mo2
Холоднопрокатные безшовные трубки 304 /316 нержавеющей стали
Допуск номинального наружного блока толщины диаметра и стены: mm
| Холодный - вычерченная (крен) стальная трубка |
| Diamension |
Допуск |
| Обычное PA уровня |
Высокопоставленный ПК |
|
Номинальный наружный диаметр
D
|
<12>
| ±0.30 |
±0.10 |
| 12,7~<38>
| ±0.30 |
±0.15 |
| 38,1~<88>
| ±0.40 |
±0.30 |
| 88,9~<139>
| ±0.9%D |
±0.40 |
| 139,7~<203>
| ±0.80 |
| 203,2~<219>
| ±1.10 |
| 219,1~<323>
| ±1.60 |
| ≥323.9 |
±0.5%D |
|
Номинальная стена Thinckness
S
|
Вся толщина стены |
+12.5%S
-10%S
|
±10%S |
Допуск минимального блока толщины стены: mm
| Способ производства |
Diamension |
Допуск |
| Обычное PA уровня |
Высокопоставленный ПК |
|
Горячая трубка крена (штранг-прессования, расширения) стальная
W-H
|
Smin<15>
|
+27,5% Smin
0
|
+25% Smin
0
|
| Smin≥15 |
+35% Smin
0
|
|
Холодный - вычерченная (крен) стальная трубка
W-C
|
Вся толщина стены |
+22% s
0
|
+20% s
0
|
Прямота:
Длина стальной трубки не должна быть больше чем 0,15% из полной длины стальной трубки и не больше чем 12mm.
Гнуть степень стальной трубы на метр не должна быть больше чем следующий
-- ≤ 15mm ВЕСА, 1.5mm/m
-- ВЕС > 15mm, 2.0mm/m
-- Труба теплового расширения, 3.0mm/m
